未来的CAN是啥样子—CAN XL构想

2019-12-31来源: EEWORLD关键字:CAN  XL

摘要:随着信息技术的快速发展,用户应用需求的增加,数据吞吐量越来越大,对CAN总线的通信数据量与通信质量要求也越来越高,那么下一代的CAN——CAN XL会是什么样子的呢?



一、对CAN XL的要求



有效负载长度:与以太网帧长度一样;



可靠性:等于或者优于CAN,CAN FD和10Mbit/s以太网的稳定性;



鲁棒性:与CAN FD一样好,甚至要优于10Mbit/s以太网;



波特率:在数据段的传输速率最大可达10Mbit/s;



兼容性:向后兼容CAN FD。



二、CAN XL简介



  1.       CAN,CAN FD,CAN XL报头比较



图 1  CAN, CAN FD, CAN XL帧头部



上图中顶部的黑线表示隐性,底部的黑线表示显性,那么我们分析上图可得出以下结论:



SOF位与11位CANID通用与CAN, CAN FD, CAN XL;



CAN FD和CAN XL始终不支持RTR远程请求;



CANXL不支持IDE标识符扩展(29位CANID),该位始终处于显性;



CAN中FDF始终处于显性,隐性FDF位指示CAN FD,隐性FDF,XLF位指示CAN XL;



CAN FD中res位始终处于显性,隐性BRS位(波特率切换)会提升传输速率;



CAN FD中ESI位通常处于显性,但处于被动错误时会变为隐性;



CAN XL中resXL位是隐性的,可用于将来的扩展;



CAN XL中AL1,DH1和DL1作为新的波特率切换序列;



CAN XL中Payload 8-bit用于不同数据包的预定义多路复用位;



CAN XL中DLC是一个11位整数,其中数据字节数是该整数加“1”;



CAN XL中Header-CRC用于保证DLC正确,DLC定义数据CRC从何处开始。



表 1 CAN DLC编码表

DLC

CAN

CAN FD

CAN XL

0-8

0-8

0-8

1-9

9

8

12

10

10

8

16

11

11

8

20

12

12

8

24

13

13

8

32

14

14

8

48

15

15

8

64

16

16-2047

---

---

17--2048

  1.       CAN,CAN FD,CAN XL报尾比较

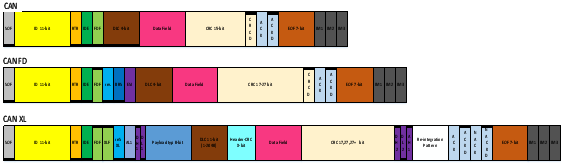

图 2 CAN, CAN FD, CAN XL帧格式



与CAN相比,CAN FD增加了开销所需位的数量;



与CAN FD相比,CAN XL增加了更多的开销所需位的数量;



这些附加位位于报文头与报文末尾处;



大多数的开销所需位是CRC,必须增加它才能保护超出的更多的字节。

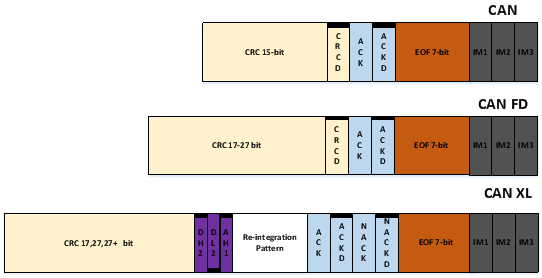

图 3  CAN, CAN FD, CAN XL帧尾



CAN与CAN FD唯一的区别在于CRC长度;



对于相同的数据长度,CAN XL中较长的报头可能需要较长的CRC;



CAN XL包含用于波特率切换位,确保向前的兼容性;



CAN XL CRC之后是波特率的切换模式,而不是CRC定界符;



为了确保重新同步到未来格式的帧末尾,集成格式:将CAN XL中放置NACK添加到旧ACK中。



  1.       CAN XL的波特率转换

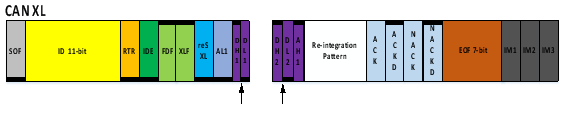

图 4  CAN XL帧格式



DH1和DL1之间边缘的波特率增加;



DH2和DL2之间边缘的波特率降低;



AL1位包含一个特殊模式,它可以切换CAN驱动器进入高波特率模式;



AH1位包含一个特殊模式,它将使CAN驱动器脱离高波特率模式。



总结



CAN XL每个CAN帧中有更多的数据:1—2048字节,并且在数据部分增加了波特率,具有更好的故障保护措施,可为下一代CAN做更好的准备。
